โครงสร้างพื้นฐานในการส่งผ่านข้อมูลระหว่างหน่วยประมวลผลกลางและหน่วยประมวลผลกราฟิกพึ่งพามาตรฐานการเชื่อมต่อความเร็วสูงเป็นหลัก ช่องทางเชื่อมต่อดังกล่าวทำหน้าที่เป็นทางด่วนข้อมูลที่ลำเลียงคำสั่ง ชุดพิกัดจุดสามมิติ พื้นผิวภาพ และตัวแปรคำนวณต่างๆ ไปยังแผงวงจรการ์ดจออย่างต่อเนื่อง ความกว้างของช่องทางและปริมาณข้อมูลที่ส่งผ่านได้ในหนึ่งวินาทีจึงเป็นปัจจัยหลักที่กำหนดขีดจำกัดความเร็วของระบบประมวลผลภาพบนเครื่องคอมพิวเตอร์ตั้งโต๊ะ

วิวัฒนาการของช่องต่อขยายแบบจุดต่อจุดได้เปลี่ยนผ่านโครงข่ายแบบขนานในอดีตมาเป็นโครงสร้างแบบอนุกรมความเร็วสูง การทำงานจะแบ่งออกเป็นเลนรับส่งข้อมูลอิสระ แต่ละเลนประกอบด้วยเส้นทางส่งสัญญาณสองคู่ที่ถ่ายทอดและรับข้อมูลพร้อมกันในเวลาจริง ความเข้าใจในรายละเอียดเชิงสเปกของอินเทอร์เฟซนี้ช่วยให้ผู้ประกอบระบบประเมินประสิทธิภาพรวมและป้องกันปัญหาคอขวดของการไหลเวียนข้อมูลได้อย่างแม่นยำ

โครงสร้างทางกายภาพและการทำงานของเลนข้อมูล

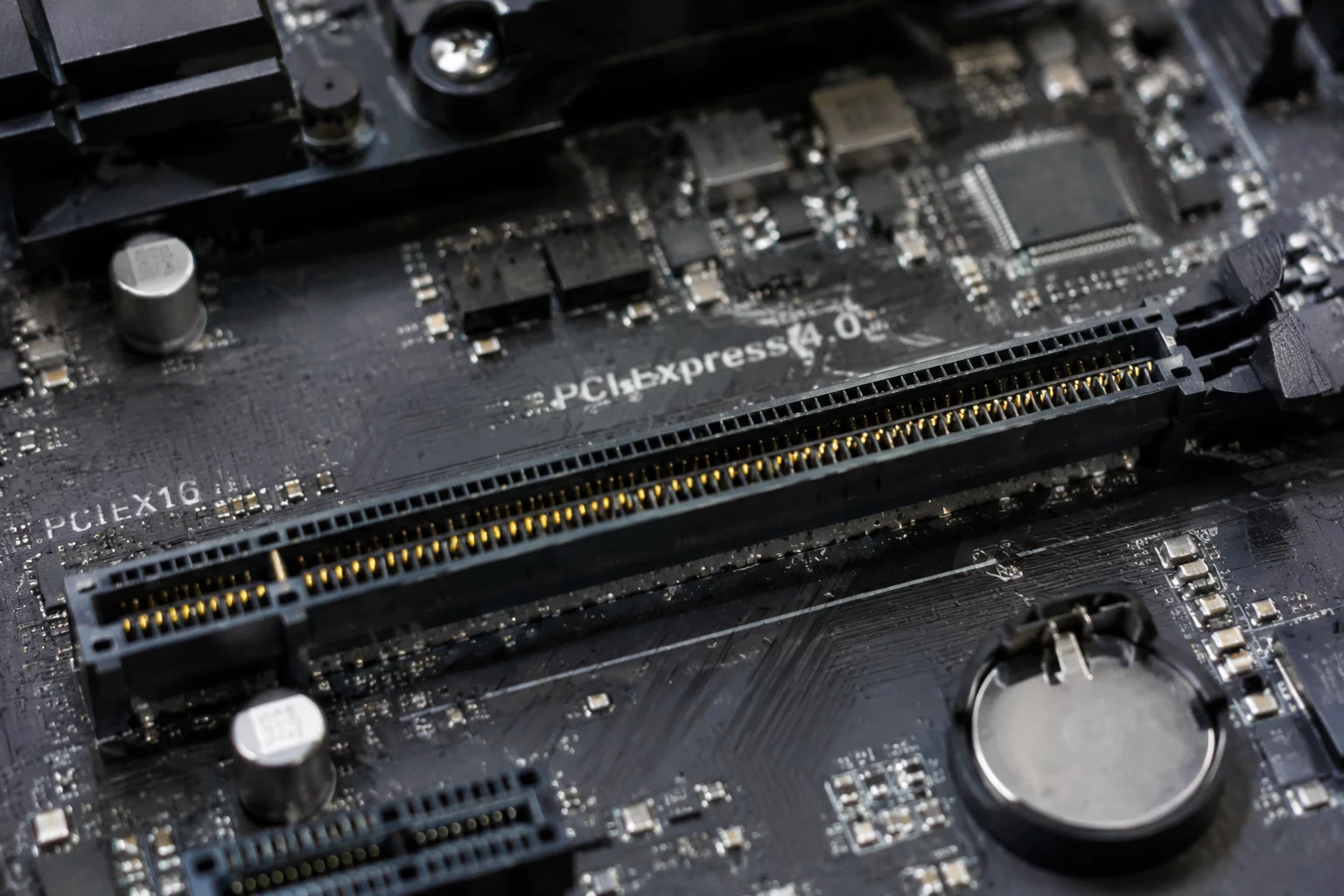

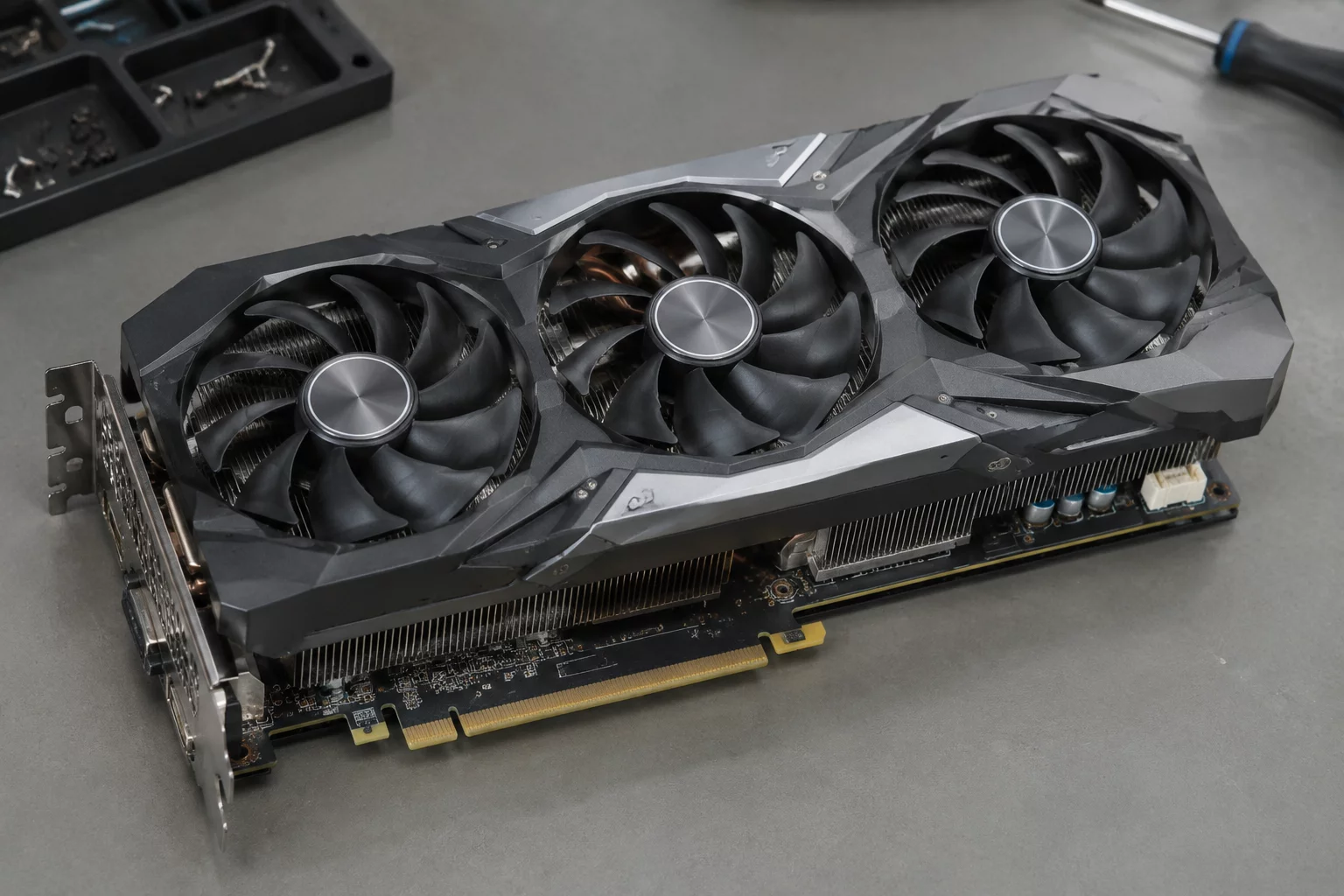

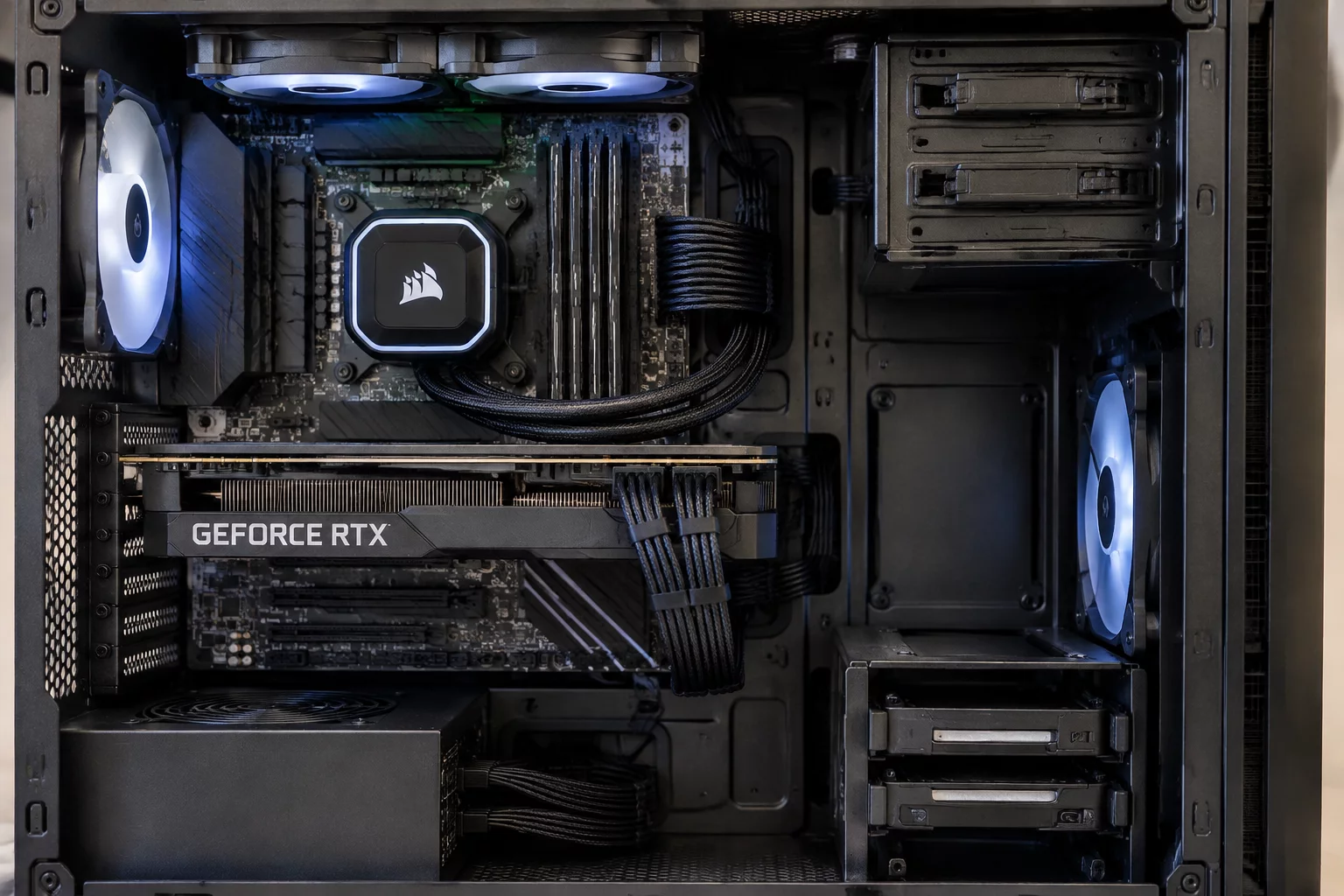

ช่องเชื่อมต่อมาตรฐานบนแผงวงจรหลักถูกออกแบบมาให้รองรับการเชื่อมโยงหลายขนาด ตั้งแต่หนึ่งเลน สี่เลน แปดเลน ไปจนถึง สิบหกเลน ซึ่งเป็นรูปแบบมาตรฐานที่การ์ดจอส่วนใหญ่เลือกใช้ การทำงานของแต่ละเลนจะใช้สัญญาณนาฬิกาความถี่สูงในการเข้ารหัสชุดบิตข้อมูลแบบสองทิศทางพร้อมกัน ส่งผลให้ปริมาณข้อมูลรวมแปรผันตรงตามจำนวนเลนที่เชื่อมต่อกับแผงวงจรหลักจริง

การกระจายเลนจากตัวประมวลผลกลางมายังช่องเสียบขยายขึ้นอยู่กับการออกแบบแผงวงจรพิมพ์ บางระบบจัดสรรเส้นทางตรงไปยังช่องหลักเต็มสิบหกเลน ในขณะที่บางระบบอาจแบ่งสัญญาณออกเป็นแปดเลนสองช่องเพื่อรองรับอุปกรณ์อื่น การลดจำนวนเลนลงครึ่งหนึ่งจะลดเพดานอัตราการส่งข้อมูลลงตามสัดส่วน ผู้ใช้งานจึงต้องตรวจสอบการจัดสรรเส้นทางบนแผงวงจรหลักเพื่อให้ช่องเสียบทำงานได้เต็มขีดความสามารถเดิมของตัวการ์ด

อัตราการรับส่งข้อมูลในแต่ละยุคสมัย

การพัฒนาของมาตรฐานอินเทอร์เฟซมุ่งเน้นการเพิ่มความถี่ของสัญญาณและการปรับปรุงกลไกการเข้ารหัสข้อมูลในทุกรอบการเปลี่ยนผ่าน ยุคที่สามให้อัตราการถ่ายโอนข้อมูลประมาณหนึ่งกิกะไบต์ต่อวินาทีต่อหนึ่งเลน ในขณะที่ยุคที่สี่ได้เพิ่มขีดจำกัดเป็นสองเท่าด้วยการปรับระบบส่งสัญญาณให้รวดเร็วขึ้น ส่งผลให้การเชื่อมต่อแบบสิบหกเลนสามารถรองรับปริมาณงานได้เกือบ สามสิบสองกิกะไบต์ต่อวินาที ในทิศทางเดียว

ยุคที่ห้าได้ยกระดับความเร็วขึ้นไปอีกขั้นด้วยความสามารถในการส่งผ่านข้อมูลราวหกสิบสี่กิกะไบต์ต่อวินาทีบนขนาดสิบหกเลน การเปลี่ยนแปลงนี้อาศัยการรักษาความสมบูรณ์ของสัญญาณในความถี่สูงเป็นพิเศษ มีการใช้วัสดุแผงวงจรคุณภาพสูงขึ้นเพื่อป้องกันสัญญาณรบกวนข้ามช่องทาง การเพิ่มความเร็วสองเท่าในแต่ละยุคทำให้การ์ดจอยุคใหม่สามารถดึงข้อมูลพื้นผิวความละเอียดสูงและโมเดลทางเรขาคณิตเข้าสู่หน่วยความจำวิดีโอได้โดยมีความหน่วงต่ำอย่างยิ่ง

ปัจจัยที่มีผลต่อความเข้ากันได้และการเชื่อมโยง

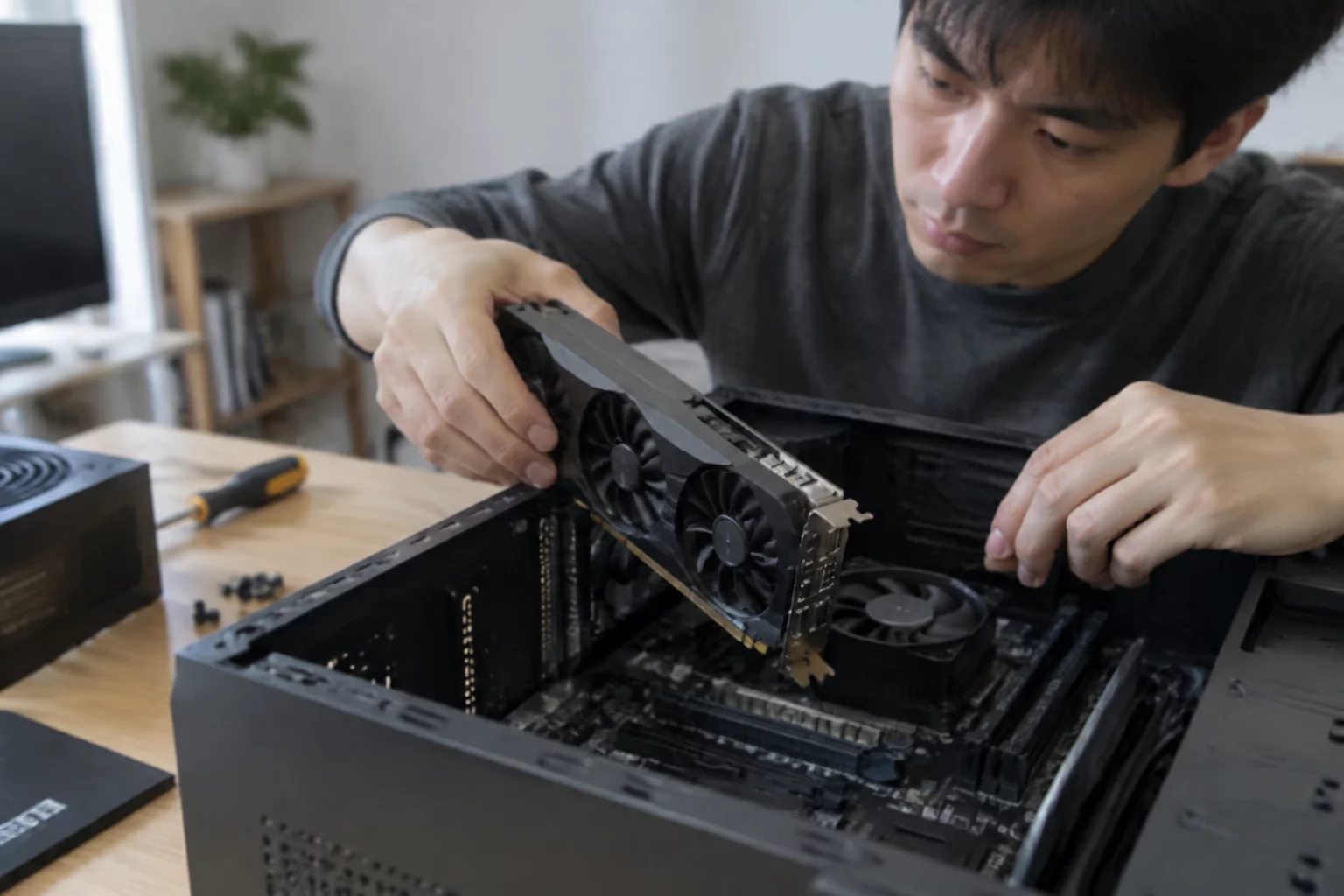

ระบบเชื่อมต่อประเภทนี้มีคุณสมบัติรองรับการทำงานข้ามยุคสมัยได้อย่างสมบูรณ์ อุปกรณ์รุ่นใหม่สามารถเสียบเข้ากับช่องสัญญาณรุ่นเก่าได้ หรือนำอุปกรณ์รุ่นเดิมมาติดตั้งบนแผงวงจรหลักรุ่นใหม่ ระบบจะปรับลดความเร็วและรูปแบบการรับส่งข้อมูลลงมาให้อยู่ในระดับที่ชิ้นส่วนทั้งสองฝ่ายรองรับร่วมกันได้โดยอัตโนมัติ การทำงานในลักษณะนี้มีรายละเอียดที่ควรสังเกตหลายประการ

• การตรวจสอบจำนวนเลนจริงที่แผงวงจรหลักจ่ายให้กับช่องเสียบแต่ละช่อง

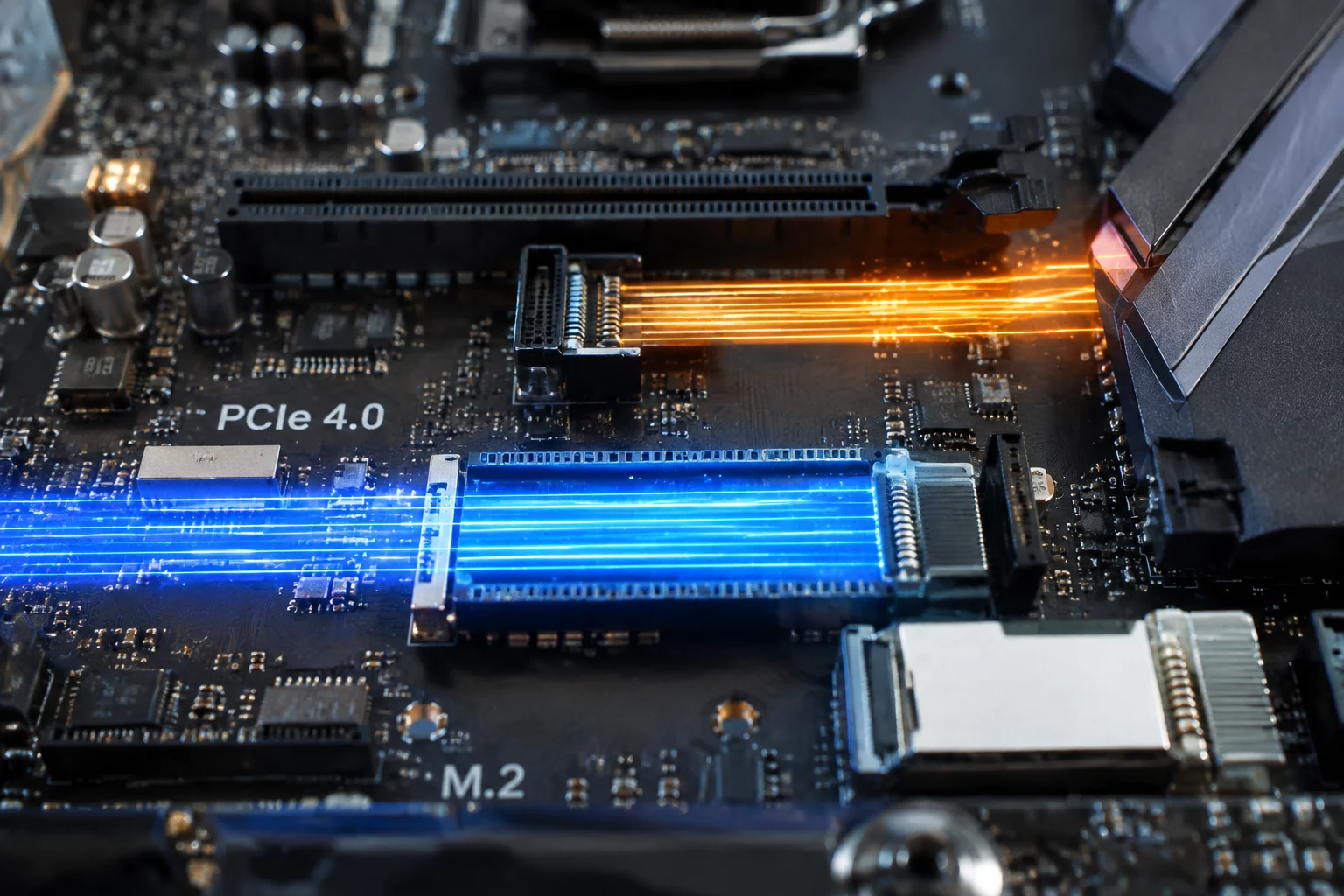

• การแชร์แบนด์วิดท์ร่วมกันระหว่างช่องใส่การ์ดขยายและช่องใส่อุปกรณ์จัดเก็บข้อมูลความเร็วสูง
• ข้อจำกัดของชุดชิปประมวลผลบนเมนบอร์ดที่อาจลดทอนความเร็วของช่องเชื่อมต่อรอง
• การตั้งค่าในระบบไบออสเพื่อบังคับโหมดการทำงานของช่องเชื่อมต่อให้ตรงกับสเปกฮาร์ดแวร์
• ความยาวของสายต่อขยายการ์ดจอที่อาจส่งผลให้คุณภาพของสัญญาณความถี่สูงลดลง
• มาตรฐานการเข้ารหัสบิตข้อมูลที่เปลี่ยนจากสิบสองแปดต่อหนึ่งสามศูนย์ในรุ่นใหม่

หากติดตั้งการ์ดจอรุ่นใหม่บนแผงวงจรหลักที่รองรับเฉพาะมาตรฐานยุคเก่า การ์ดจะทำงานได้ตามปกติแต่เพดานการส่งข้อมูลสูงสุดจะถูกจำกัดไว้ที่ความเร็วของช่องเสียบบนเมนบอร์ดนั้น ในทางกลับกัน การ์ดจอรุ่นเก่าที่ติดตั้งบนช่องเชื่อมต่อยุคใหม่จะไม่สามารถใช้ประโยชน์จากแบนด์วิดท์ส่วนเกินของระบบได้

ผลกระทบของแบนด์วิดท์ต่อเวิร์กลื่นไหลในการประมวลผล

ในงานประมวลผลกราฟิกทั่วไป แบนด์วิดท์ของอินเทอร์เฟซมีความสำคัญสูงสุดในช่วงจังหวะการโหลดข้อมูลขนาดใหญ่เข้าสู่ หน่วยความจำบนการ์ดจอ เช่น การเปิดฉากสามมิติใหม่ การสตรีมภาพพื้นผิวขนาดแปดเค หรือการส่งผ่านชุดข้อมูลตัวเลขขนาดมหึมาในงานจำลองทางฟิสิกส์ เมื่อข้อมูลทั้งหมดถูกบรรจุลงในหน่วยความจำภาพเรียบร้อยแล้ว ชิปประมวลผลกราฟิกจะดึงข้อมูลผ่านบัสหน่วยความจำภายในเป็นหลัก

สำหรับงานคำนวณที่ต้องมีการแลกเปลี่ยนผลลัพธ์ระหว่างหน่วยประมวลผลกลางและชิปกราฟิกตลอดเวลา แบนด์วิดท์ของช่องเชื่อมต่อจะกลายเป็นตัวแปรชี้วัดความเร็วโดยตรง ระบบที่มีช่องทางส่งข้อมูลกว้างกว่าจะประมวลผลคำสั่งวนรอบได้รวดเร็วกว่า ช่วยลดระยะเวลารอคอยข้อมูลในคิวคำสั่ง การเลือกใช้งานการ์ดจอและแผงวงจรหลักที่มีความเร็วสอดคล้องกันจึงเป็นหัวใจสำคัญของการสร้างเวิร์กสเตชันที่มีเสถียรภาพ

การประเมินสเปกฮาร์ดแวร์จึงต้องพิจารณาความสมดุลทั้งระบบ ตั้งแต่ชิปประมวลผล เมนบอร์ด ไปจนถึงตัวการ์ดจอเอง การมองภาพรวมของการจัดสรรเลนและแบนด์วิดท์จริงจะช่วยให้การกำหนดค่าคอมพิวเตอร์ตอบสนองต่องานประมวลผลระดับสูงได้อย่างเต็มประสิทธิภาพสูงสุดทางวิศวกรรม
